Gitarre Modell "Vihuela"
Richard Jacob "Weißgerber"
Markneukirchen 1924
Sign.: "Kunstwerkstätte für Gitarren / "Weißgerber"/ Richard Jacob / Markneukirchen i. Sa. / Nr. 26. 1. / 6.  Gebaut 1924" (gedruckter Zettel, Nummer und Jahreszahl mit Schreibmaschine eingetragen), "Weissgerber" (Brandstempel auf dem Furnier in der Schallochmitte); "2   1./ "  (handgeschriebene Signatur auf der Deckenleiste oberhalb des Schallochs, sehr schlecht leserlich)
Musikinstrumenten-Museum der Universität Leipzig, Inv.-Nr. 4757

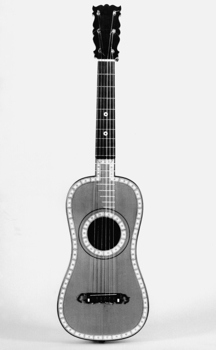

4757 r 4757 s 4757 v
Beschreibung
Mensuren Gesamtlänge des Instruments 925
Saitenmensur 624
Länge der ungegriffenen Saite e1 626
Halsmensur 307
Saitenabstand am Obersattel 37,5
Saitenabstand am Untersattel 56
Saitenlage am I. Bund 1
Saitenlage am XII. Bund 4,0 / 3,0
Saitenhöhe über der Decke 11 / 10,5 (am Steg)
Griffbrett Material Ebenholz
Griffbrettform
Griffbrettwölbung
Griffbrettlänge 359
Griffbretthöhe am Obersattel 4
Griffbretthöhe über der Decke 2,5 (9. Bund)
Griffbrettbreite am Obersattel 44
Griffbrettbreite am 12. Bund 52
Bundmarkierung
Bünde Material Bunddraht, ab X. Zelluloid oder Knochen
Breite des Bunddrahtes
Anzahl der Bünde 17
Anbringungsart
Bundlänge und -breite
Bundabstände
Obersattel Knochen
Korpus Form
Korpuslänge 440
Max. Korpusbreite am Oberbug 208,5 bei 378 Kl
Min. Korpusbreite am Mittelbug 173 bei 246 Kl
Max. Korpusbreite am Unterbug 249,5 bei 100 Kl
Korpushöhe
am Hals
am Oberbug
am Mittelbug
am Unterbug
am Endklotz

80
65 / 66
97 / 96
84
104
Halsklotz
Endklotz Fichte
Endknopf Ebenholz
Lackierung Schellack
Decke

4757 Deckenstärken
Material Fichte
Kehlung der Decke
Deckenüberstand
Deckenlänge
max. Deckenbreite 245
Schallochdurchmesser 86,5 293 Kl
Schallocheinfassung B: 17
Randeinlagen  B: 17; Schallocheinfassung und Randeinlagen: Palisander, Zelluloid; rechteckige, weiße Einlagen mit einem eingeritzten und gefärbten Sternmotiv; diese Stückchen werden durch einen Rand (farbiges Holz) voneinander getrennt
Deckenstärken 2,0 ... 3,0
Wölbungshöhe der Decke max. 2
Deckenbeleistung 5 Fächerleisten, 3 Querleisten, zwei Querstücke von Fächerleisten | siehe Deckenbeleistungen
Randeinlagen/Zierspäne
Färbung; Beizung zwischen orange-gelb-braun und dunkler Beize
Boden Material Kirschbaum; 11 Späne; Jacaranda
Kehlung
Bodenlänge 448
Max. Bodenbreite
Bodenüberstand
Bodenstärke 1,5...2,6
Wölbungshöhe des Bodens 30
Beleistung schmale, hohe, stark abgerundete Leisten
Anzahl der Bodenleisten
Fugbelag 7 breite Furnierstreifen (Nadelholz)
Randeinlagen, Dekor
Färbung; Beizung
Zargen Material Kirschbaum
Anzahl
Zargenhöhe
Zargenhöhe am Oberklotz
Zargenhöhe an der Taille
Zargenhöhe am Unterklotz
Zargenstärke 2,0 ... 2,3
Randeinlagen an den Zargen 3 (an der Decke)
Reifchen, Konsolen an der Decke: Linde, gebogen; am Boden: Nußbaum
Zargenzusammenschnitt Palisander mit schwarz-weißem Span
Färbung; Beizung
Hals Material Kirschbaum
Halslänge
Halsstärke mit Griffbrett am I. Bund: 18; am IX. Bund: 23
Halsbreite oben/unten
Hals-Kopf-Winkel 16°
Stellung des Halses
Hals-Korpus-Verbindung stumpfer Zapfen
Hals-Kopf-Verbindung spitzer Zapfen
Lackierung Schellack
Wirbelkasten Material Kirsche
Größe 162 x 78 x 13
Kopfplatte dunkles Furnier
Gestaltung
Wirbelform; Mechanik
Steg Stegform siehe Stegformen
Material dunkel gefärbtes Hartholz
Stegmaße 142 x 28 x 10
Stegeinlage Knochen
Länge der Stegeinlage
Steghöhe
Steglage bei 127 Kl
Saitenaufhängung geknüpft
Akustik Frequenzkurven Diagramm
Quellen Literatur Michel 1997, S. 120
Abbildungen Michel 1997, S. 72
Heidi von Rüden 2000
